案例背景

本案例為兩個PCB單板通過匯流排連接而形成的互連系統，用戶需求為通過仿真軟件查看壓降以及溫度分布情況。

PhySim ML平臺中的電熱協同仿真軟件PhySim ET可以完成此應用場景的聯合仿真，即通過匯流排連接不同PCB板系統的電熱協同仿真。

仿真概念圖

案例情況描述

仿真案例

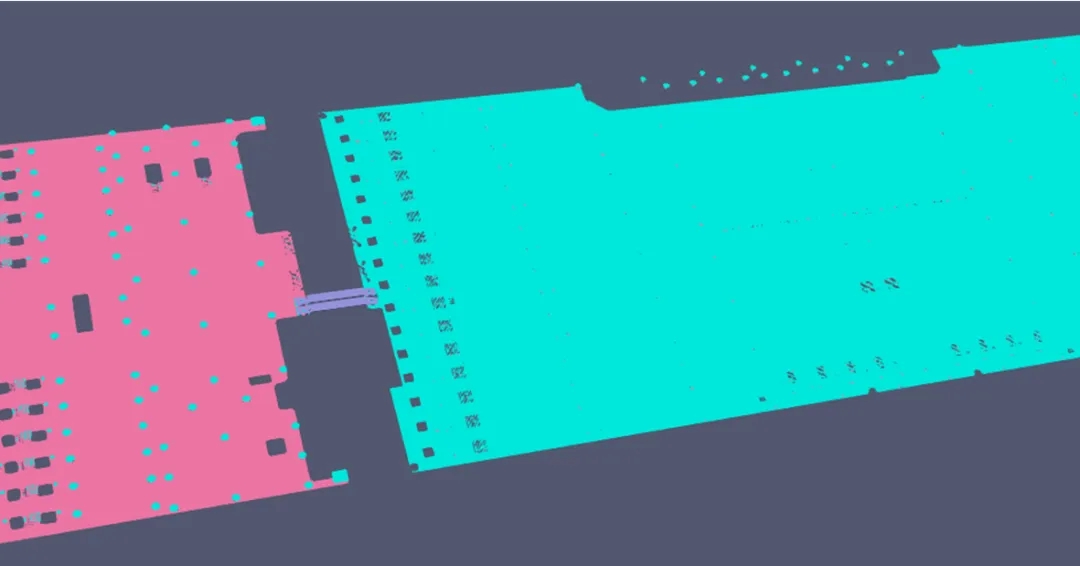

20層PCB板1與28層PCB板2通過匯流排連接組合而成的多板電熱仿真系統。

仿真案例示范

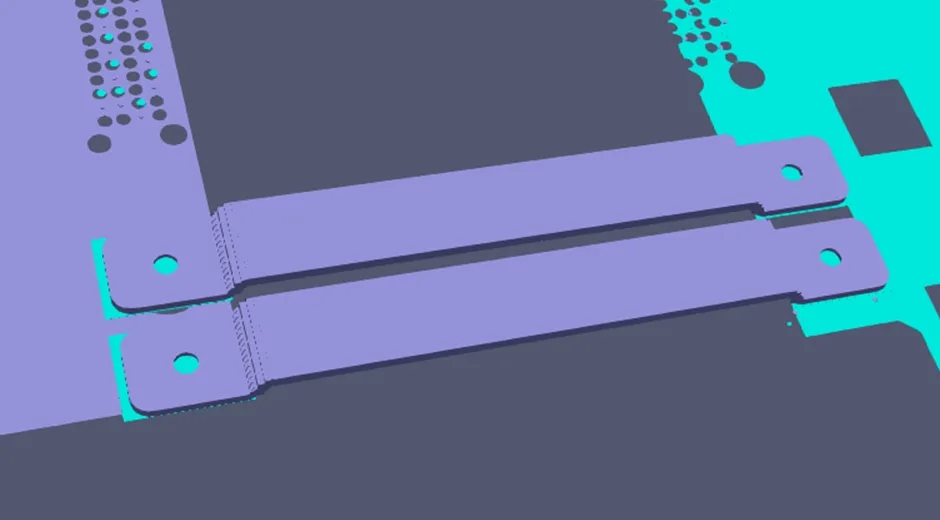

匯流排連接處

仿真條件

源端電壓為5V，Sink端電流為20A。

仿真環境

環境溫度為 30℃。

仿真結果

系統壓降情況

通過仿真，可以看到從PCB1的源端經過匯流排到達PCB2 的Sink端，壓降較大，高達900mv。

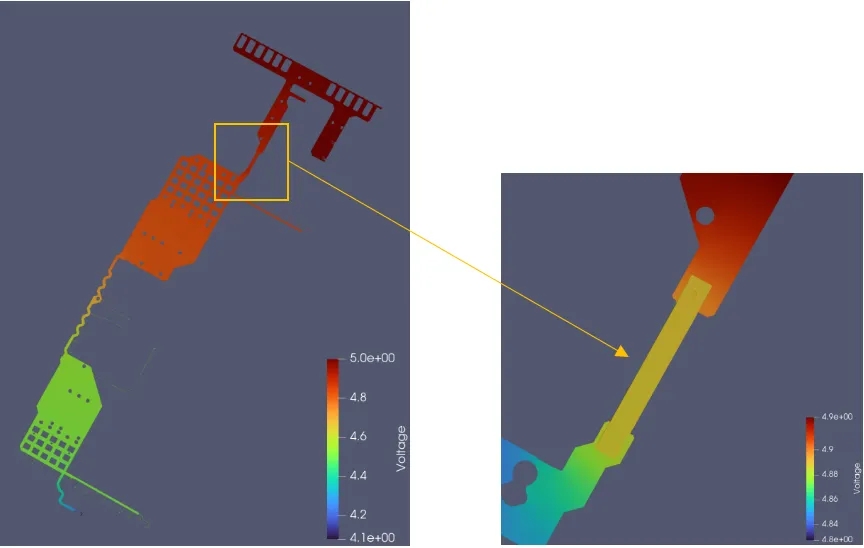

下圖為整個系統電源網絡的電壓分布情況和匯流排處的電壓情況。

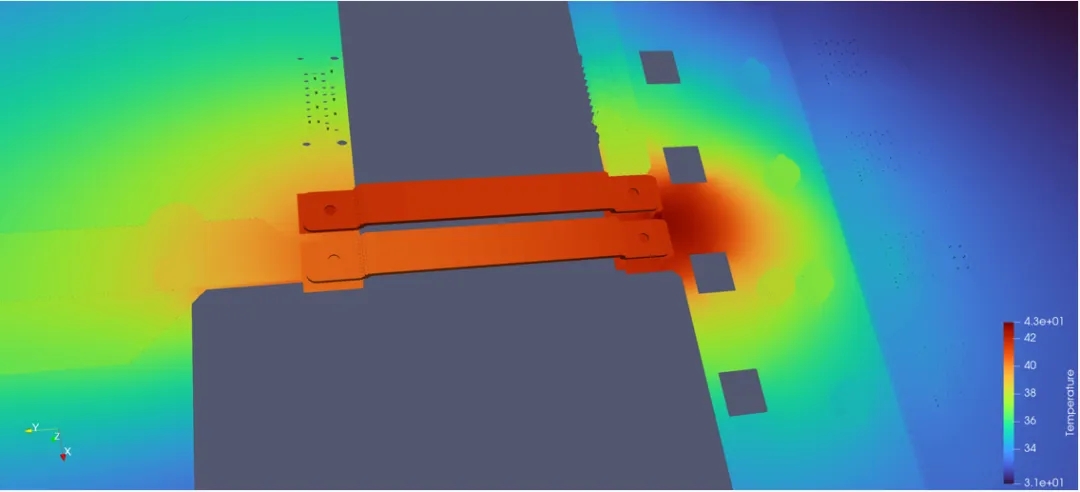

匯流排處溫度分布

用戶十分關心匯流排處的通流及溫度分布情況。通過仿真結果可以看出，匯流排連接處的最高溫度為43℃。
